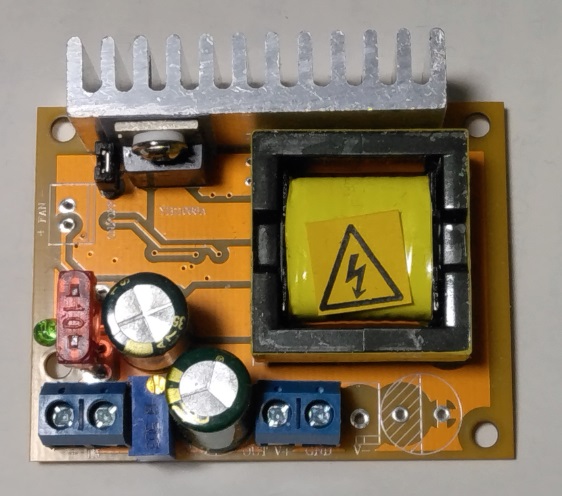

目次 indexDC-DC昇圧コンバーターを使用した高電圧可変電源を製作しました。
魅力あるDIY・真空管アンプ 「ＡＣアダプター真空管アンプ用の可変高電圧B電源装置の製作」
をお手本に・・・

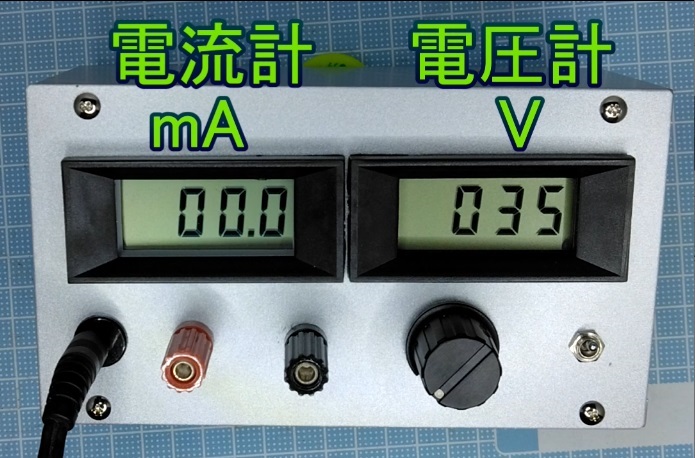

電圧計・電流計は激安デジタル電圧計モジュールを使用しています。
37～350Vまで可変できます。
12V 2Aの電源アダプターを接続した場合、電流40ｍA流せます
ショボイ「スイッチング電源」を使用するとノイズの嵐になりますので電源装置はケチッてはイケません

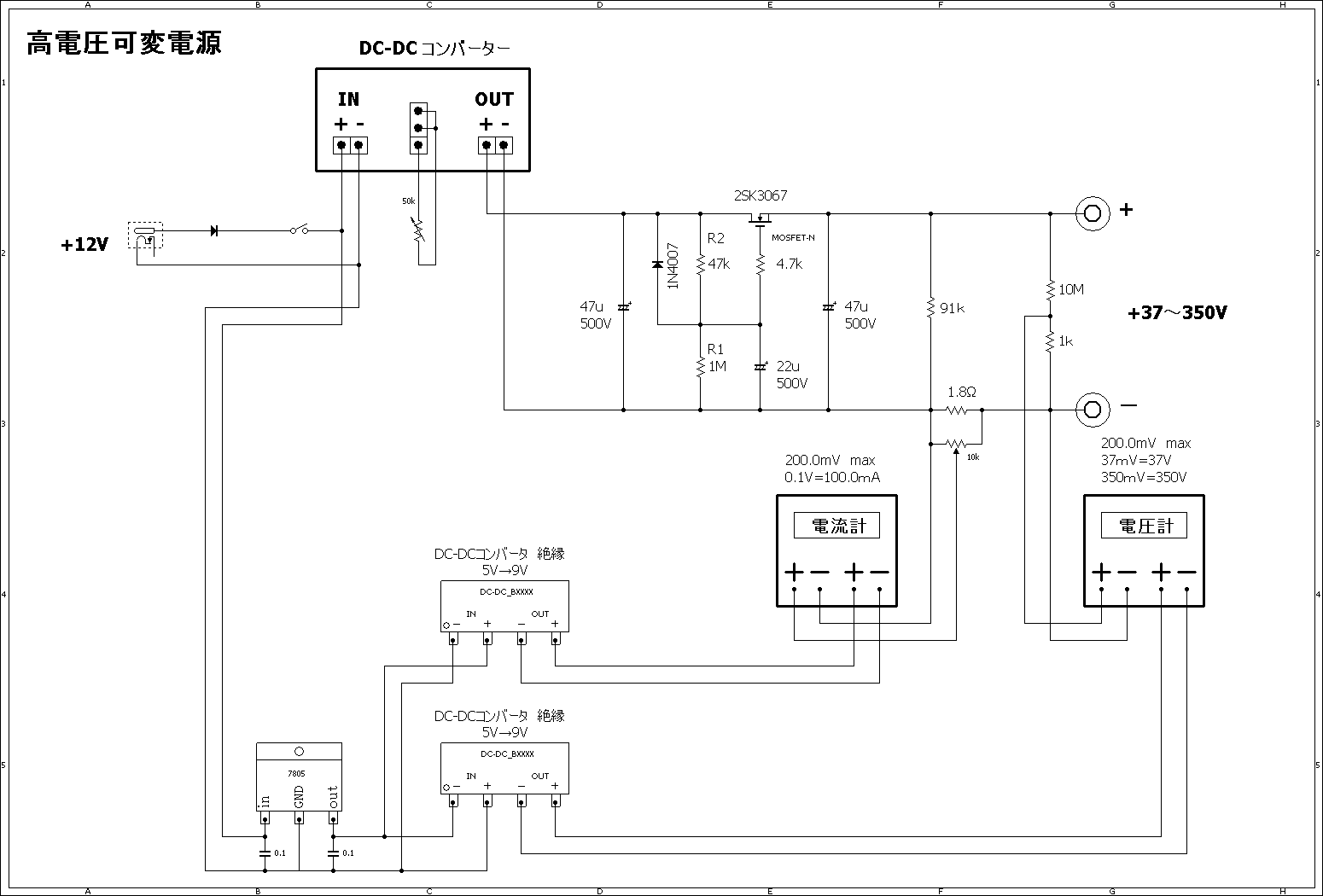

91ｋΩのブリーダー抵抗を入れて電源をOFFにしたときに電解コンデンサに充電された電気を放電します。
使用しているデジタル電圧計ユニットはDC-DC絶縁コンバータで絶縁しています（絶縁しないと電圧計が壊れます）
（アナログ電圧計・電流計を使用する場合は問題ありませんが・・・）

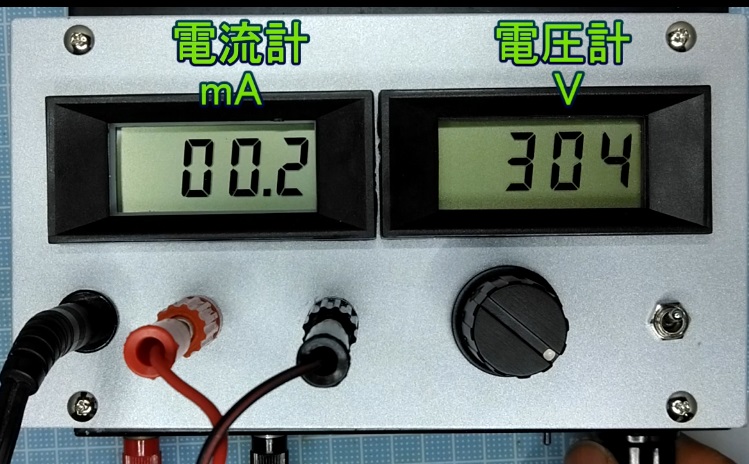

高電圧電子負荷に接続して・・・
このくらいの電圧降下なら問題ないですねぇ～
